БРНО или Борно

Приветствую Вас, друзья.

Сегодня короткой строкой, как бы в продолжение или в дополнение к статьям про измерение сопротивления изоляции электродвигателей, расскажу про БРНО.

БРНО – блок расключения начал обмоток. Иногда это слово произносится как «Борно». Возможно. и так правильно. По словарю Брокгауза и Ефрона слово «Борны» означает клеммы в электротехнике.

На статоре любого электродвигателя есть данное приспособление. Оно служит для подключения питающего кабеля к обмоткам статора электродвигателя.

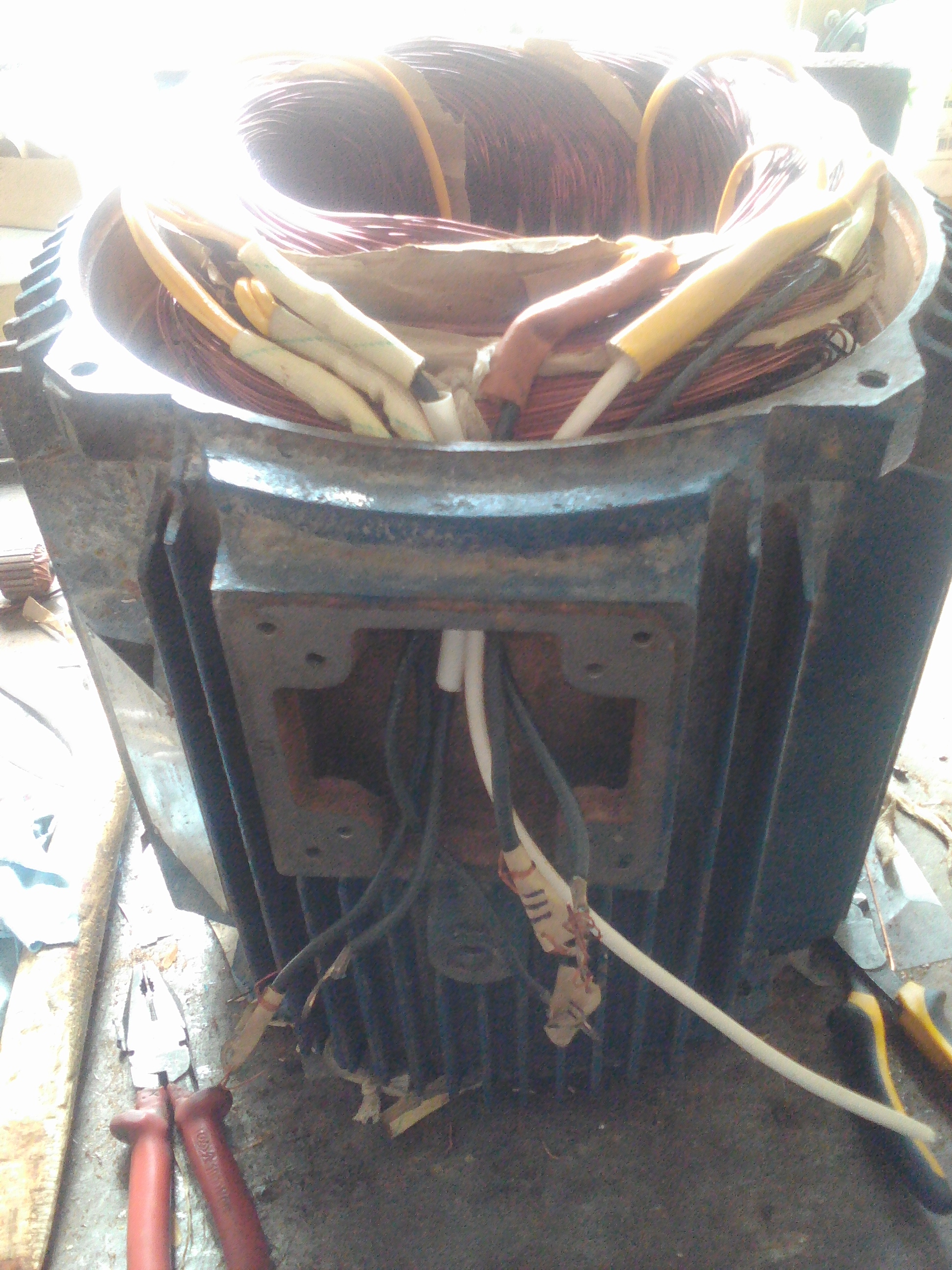

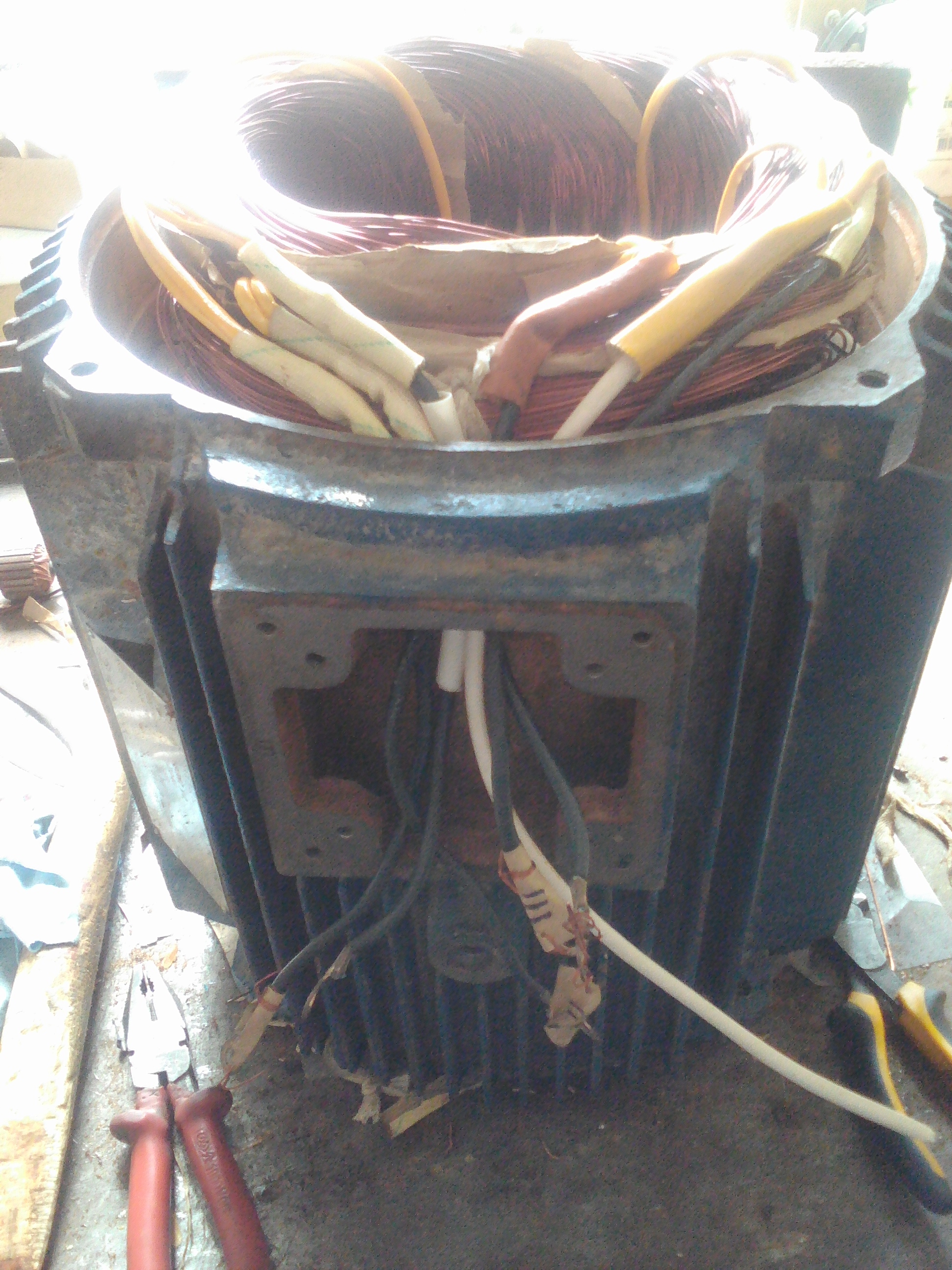

Для данной статьи разобрал двигатель 18,5 кВт.

Exif_JPEG_420

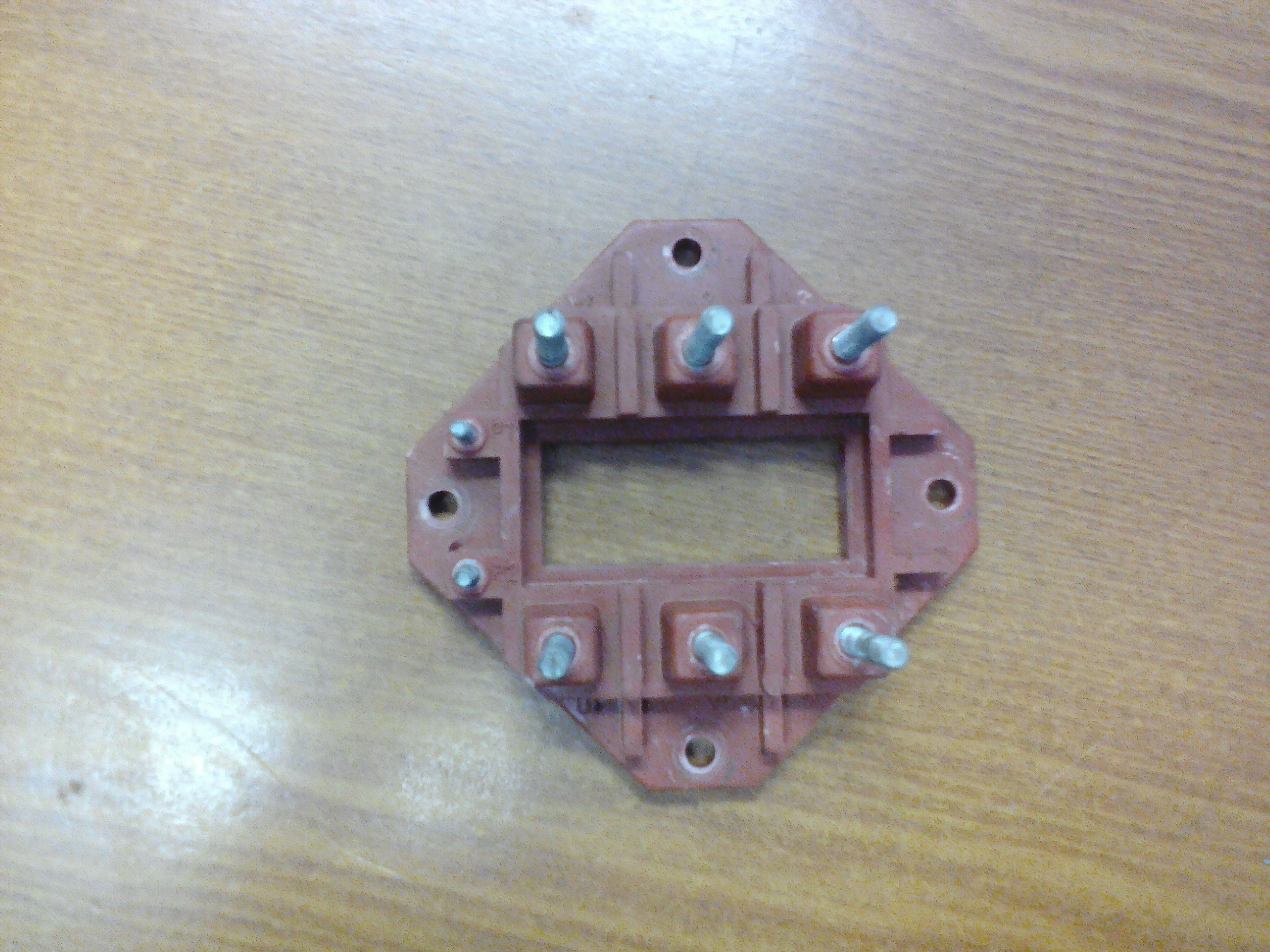

Вот так выглядит клеммник установленный  в БРНО:

Exif_JPEG_420

Отверстия по углам служат для крепления клеммника к корпусу БРНО или непосредственно статора электродвигателя.

В прямоунольное окно посередине из статора выводятся концы (начала) обмоток и сажаются на шпильки. Их шесть штук.

Exif_JPEG_420

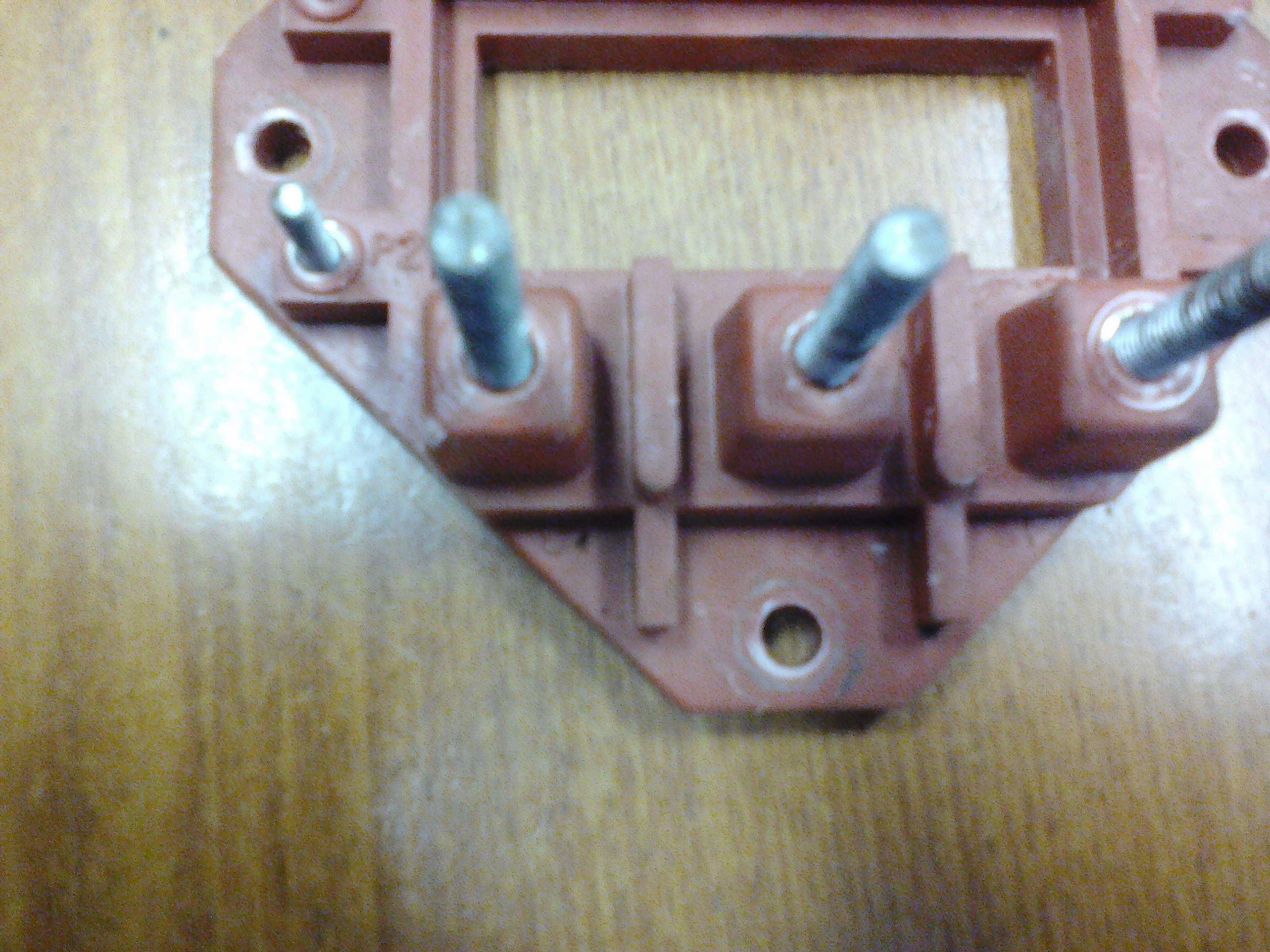

На три нижние по рисунку сажаются начала обмоток статора. Эти клеммы имеют маркировку слева направо U1; V1: W1 (может быть и российская маркировка С1; С2; С3)

Exif_JPEG_420

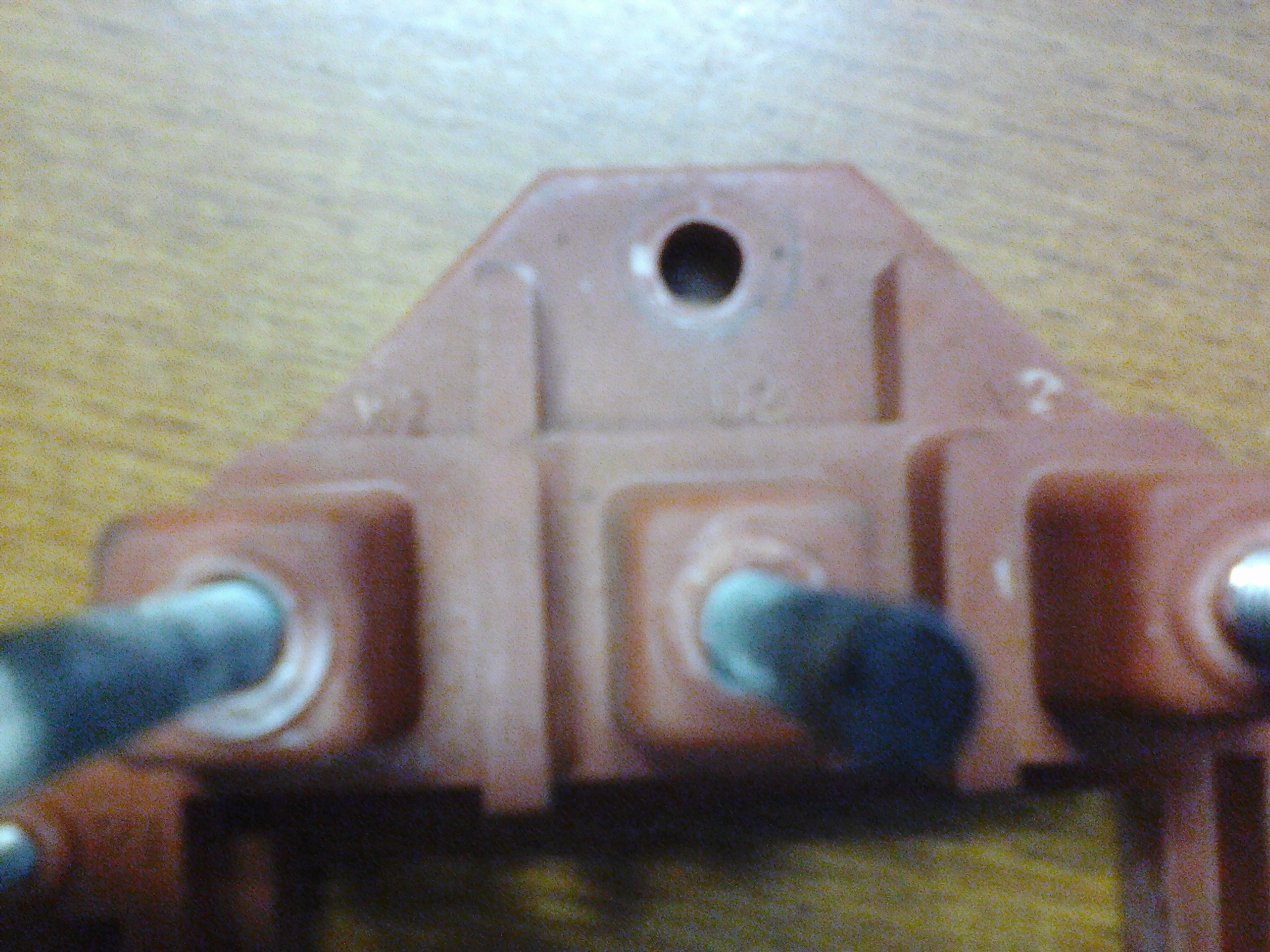

На клеммы три верхние по рисунку сажаются концы обмоток. Клеммы маркируются слева направо W2;  U2; V2 ( либо С6; С4; C5)

Не трудно догадаться что одной и той же буквой обозначаются начало и конец одной обмотки.

Если нет уверенности, что при сборке выводы обмоток правильно расключили. Всегда можно вызвонить тестером выводы одной и той же обмотки.

Почему верхние клеммы кажутся отмаркированными странным образом. Это сделано для того чтобы с помощью перемычек можно было соединить обмотки электродвигателя как в схему «звезда» так и в схему «треугольник».

Exif_JPEG_420

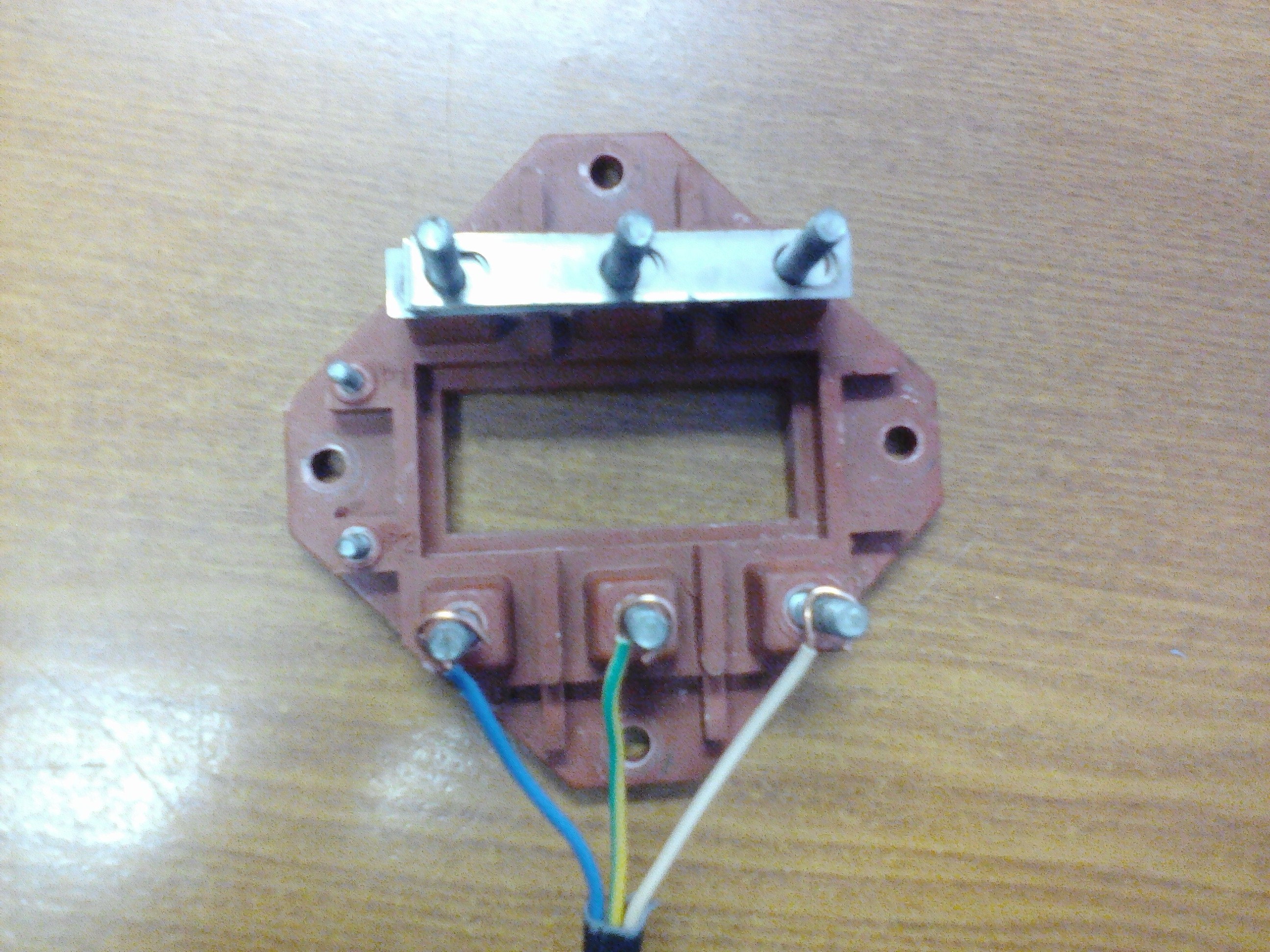

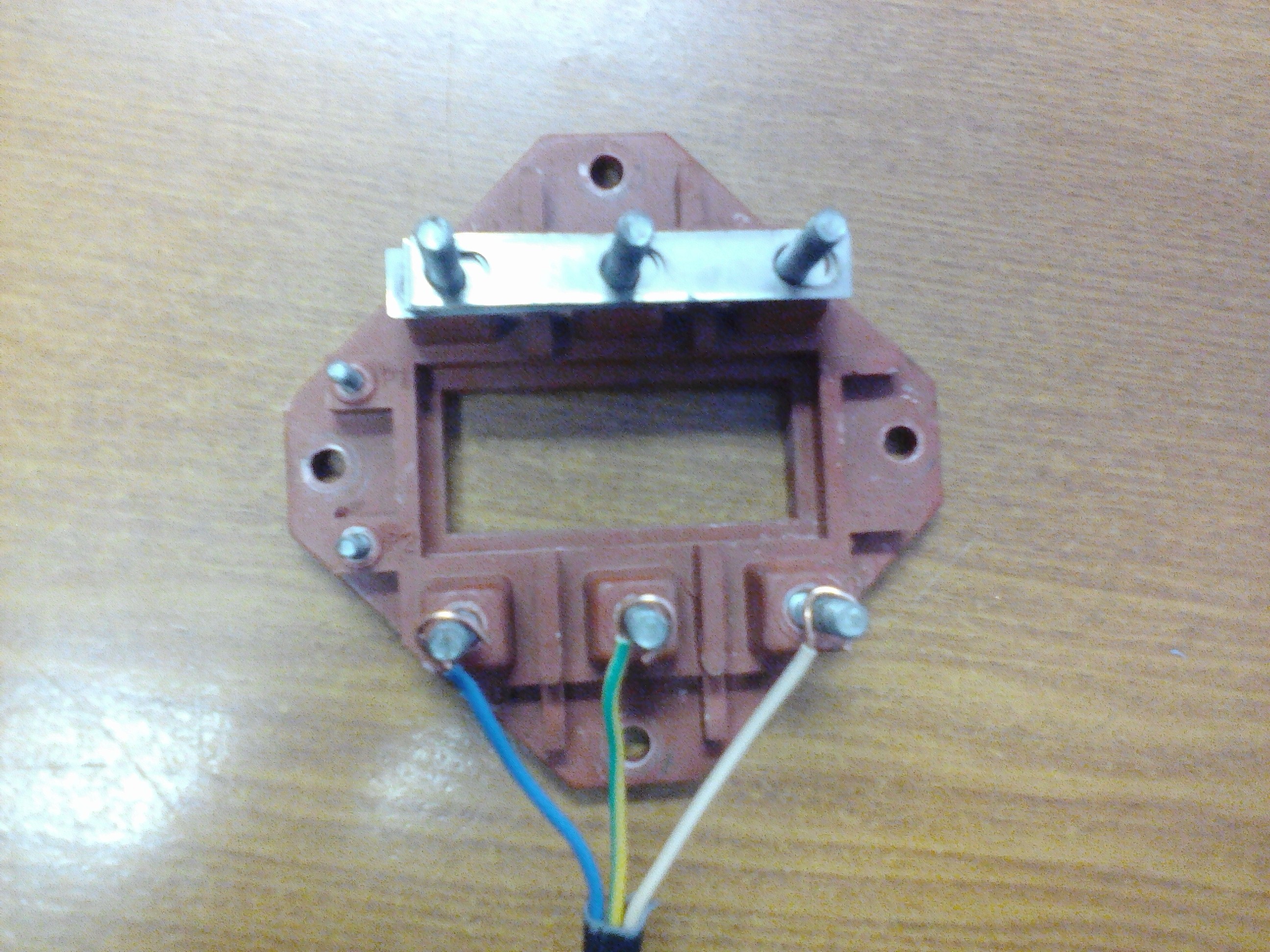

На данном рисунке обмотки собраны по схеме «звезда». Концы обмоток соединены между собой, на начала подается питание 380В.

Exif_JPEG_420

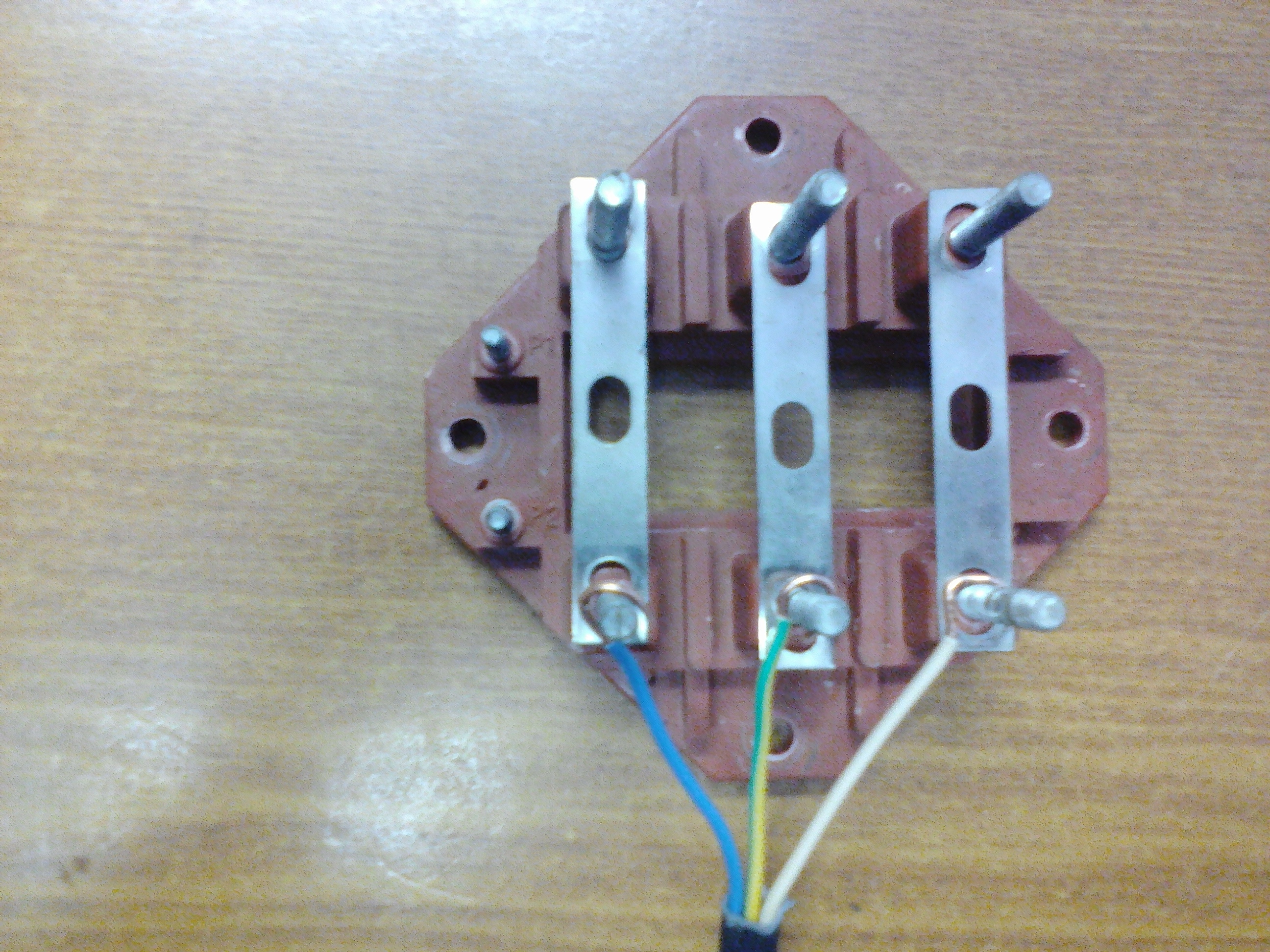

На данном рисунке обмотки соединены по схеме «треугольник» — начало одной обмотки соединено с концом другой, начало другой с концом третьей и начало третьей с концом первой. Напряжение питания подано  в точки их соединений.

К чему я вообще это все рассказываю.

Часто мне задают вопрос: Можно ли измерить сопротивление изоляции между обмотками статора электродвигателя? И если можно, то как?

Так вот отвечаю. Если у двигателя есть такой клеммник в БРНО, то можно. Для этого нужно лишь снять перемычки. Без перемычек обмотки статора будут отсоединены друг от друга.

[adsense]

К сожалению часто обмотки соединяют внутри статора путем пайки или сварки и отключение их друг от друга без разборки невозможно. В таком случае проверяется сопротивление изоляции обмоток статора к корпусу и все.
